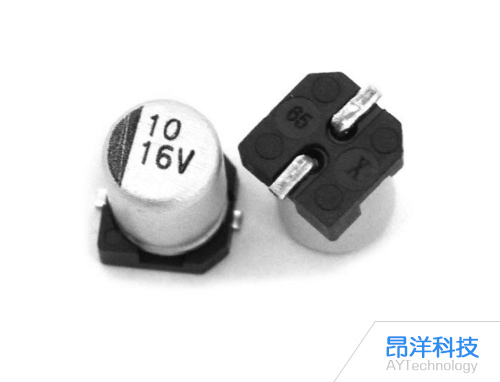

电解电容在高频电路中的表现较差，主要因其等效串联电感（ESL）导致高频阻抗显著升高，且存在介质损耗和漏电流问题，难以满足高频滤波需求。 具体分析如下：

一、高频特性受限的核心原因

等效串联电感（ESL）主导高频阻抗

电解电容的卷绕结构(铝箔与电解纸交替卷绕)会引入显著的寄生电感。根据公式 Z=ESR2+(XL?XC)2(其中 XL=2πf?ESL)，当频率 f 升高时，感抗 XL 线性增加，导致总阻抗在自谐振频率(SRF)后急剧上升。例如，普通铝电解电容的SRF可能仅在几十kHz至数百kHz，超过后电容呈现感性，失去滤波作用。

介质损耗与漏电流

电解电容的介质材料(如电解液)在高频下极化过程滞后，导致额外能量损耗(发热)，且漏电流较大，进一步降低高频性能。相比之下，陶瓷电容(如C0G/NP0材质)的介质损耗极低，更适合高频场景。

二、高频电路中的典型问题

滤波失效

在开关电源的输出滤波中，若使用普通电解电容，其高频阻抗会远高于低频阻抗，无法有效抑制数十kHz至MHz级的开关纹波。例如，一个100μF的铝电解电容在1MHz时的阻抗可能比0.1μF的陶瓷电容高10倍以上。

谐振风险

电解电容与电路中的其他电感(如PCB走线电感)可能形成谐振回路，在特定频率下产生尖峰电压，引发电磁干扰(EMI)或元件损坏。

三、高频场景的替代方案

高频电解电容

通过优化结构(如四端子设计、多芯并联)和材料(如低电阻率引出端、高导电性电解液)，部分高频铝电解电容可将SRF提升至数MHz，适用于开关电源的初级滤波。但容量通常较小(≤100μF)，且成本较高。

陶瓷电容与薄膜电容

陶瓷电容：C0G/NP0材质的MLCC(多层陶瓷片式电容)具有极低ESL(<1nH)和ESR，SRF可达数百MHz至GHz级，是高频滤波的首选。

薄膜电容：如聚酰亚胺薄膜电容，兼具低损耗与高稳定性，适用于射频电路和音频滤波。

四、实际应用中的组合策略

在高频电路中，通常采用“大容量电解电容+小容量陶瓷电容”的并联方案：

大电容（如100μF电解电容）：处理低频纹波(如工频整流后的100Hz波动)。

小电容（如0.1μF陶瓷电容）：滤除高频噪声(如1MHz以上的开关纹波)。

此方案可覆盖从直流到数百MHz的宽频带，确保电源完整性。
