三环电容通过材料优化、工艺控制、设计改进及技术创新四大核心策略，系统性地保证了其性能的稳定性，具体体现在以下方面：

一、材料优化：奠定性能稳定的基础

高稳定性陶瓷介质材料：

NP0/C0G型：温度系数控制在±30ppm/℃以内，在-55℃至+125℃范围内容量变化率≤±0.3%，几乎不受温度波动影响，适用于高频、低电压场景(如射频电路)。

X7R型：温度系数为±15%，在相同温度范围内容量变化率≤±15%，适用于对温度稳定性要求较高的工业场景(如电源滤波)。

低介电损耗材料：如钛酸钡基复合氧化物，减少电压引起的介质极化损耗，提升稳定性。

低损耗薄膜材料：

聚丙烯（PP）薄膜：介电常数低(约2.2)，耐压强度高(可达600V/μm)，且在-55℃至+125℃范围内介电常数变化率小于±1%，损耗角正切值低至0.0001~0.0005(1kHz条件下)，成为高频开关电源、谐振电路与5G通信设备的理想选择。

二、工艺控制：确保制造过程的高精度与一致性

精密烧结工艺：

通过控制烧结温度、时间和气氛等参数，实现所需的结晶相转变并获得期望的物理性能。

高温烧结保证了陶瓷层致密均匀，无气孔、无杂质，进一步提升了材料的绝缘性和机械强度，从而提高了电容的稳定性。

端电极处理技术：

采用特殊的端电极处理技术，如通过优化铜浆料的玻璃组分和烧端工艺，使得玻璃具有一定的导电性，并通过部分还原导电组分进一步增强其导电性，从而增强端电极结合力。

这种技术提高了电容的焊接性能和可靠性，减少了因端电极问题导致的性能不稳定。

磁场控制剥离技术：

在导电浆料中添加磁性有机物，将传统的真空吸附力转变为由磁场控制的力，从而实现对印刷片和载体膜带间更加均匀的力的控制。

这一技术减少了剥离过程因受力不均造成的印刷片变形与损伤等问题，实现了更高质量的剥离，为电容的稳定性提供了保障。

三、设计改进：提升电容在复杂环境下的适应性

多层陶瓷技术与内部电极设计：

采用多层陶瓷介质与内部电极交替堆叠的结构，均匀分布电场，减少局部击穿风险。

这种设计使得电容在额定电压下工作时，容量变化率极低，同时通过多层叠加与边缘加厚技术分散电场强度，防止局部击穿，提升耐压裕量。

抗机械振动设计：

通过改进封装工艺(如采用环氧树脂包封、金属端子加固)和优化内部结构(如减少陶瓷介质与电极的应力集中)，显著提升了抗机械振动能力。

车载级MLCC通过AEC-Q200认证，可承受-40℃至+150℃的温度循环及高频振动(如10-2000Hz)，容量稳定性不受影响。

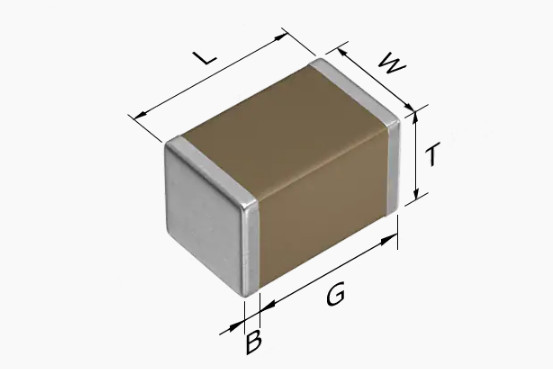

小型化封装设计：

采用小型化封装(如0402、0201)，减少了机械应力对电容值的影响。

这种设计不仅提高了电路的集成度和空间利用率，还进一步增强了电容在复杂环境下的稳定性。例如，0402封装MLCC的ESL可低至0.1nH，SRF超过10GHz，在高频信号传输中容量稳定性优异。
